Inicio >> Revisión >> Medidor de energía monofásico inteligente de carril Din DDS238-4 ZN tipo RS485

Medidor de energía monofásico inteligente de carril Din

DDS238-4 ZN tipo RS485
Medidor de energía monofásico inteligente de carril Din
DME01
DME01

Este producto ha sido descontinuado y retirado de nuestro inventario.

Medidor de energía monofásico inteligente de carril Din DDS238-4 ZN tipo RS485

Este medidor de energía monofásico inteligente de carril Din DDS238-4 ZN tiene sólo 4 módulos de 75mm de ancho. Esta en capacidad de medir la energía activa, corriente real, voltaje real, potencia real, factor de potencia, así como las diferentes tarifas en distintos momentos del día en la red eléctrica de CA. Nuestro producto emplea el sistema monofásico de dos cables, similar al de un interruptor automático. Además, equipado con un puerto de infrarrojos, posee una batería en su interior para apoyar la comunicación radiotelefónica.

Especificaciones técnicas
1. Voltaje: 220V ± 10%
2. Corriente básica: 5A
3. Corriente máxima: 60A
4. Corriente de inicio: 20mA
5. Impulso de salida: 1600imp/KVH
6. Visualizador de pantalla LCD: 6+2 (dos decimales)
7. Conexión del cable: LN (4 conexiones al terminal)
8: Velocidad de transmisión: 4800bps
9. Precisión de medición: ±1%
10. Puerto de comunicación RS485: Asistencia
11. Puerto de infrarrojos: Asistencia
12. Protocolo de comunicación: DL/T645-2007

Nota
Nuestra compañía también suministra medidores de energía para otros voltajes, diferentes corrientes, o frecuencias de 60Hz. Así es que, por favor no dude en comunicarse con nuestra compañía.

Mostrar Serial Mostrar información Formato de presentación
01 Número del medidor (Bajo 8 dígitos) 00000001 2012
02 Número del medidor (Alto 4 dígitos)
03 Fecha real 12.09.13
04 Hora real 16: 58: 58
05 Voltaje real (V) 000.0
06 Corriente real(A) 0.000
07 Potencia real (KV) 00.0000
08 Factor de potencia real (Cos) 0.000
09 Frecuencia real 00.00
10 Energía activa total 000000.00
11 TARIFA 1 Energía activa 000000.00
12 TARIFA 2 Energía activa 000000.00
13 TARIFA 3 Energía activa 000000.00
14 TARIFA 4 Energía activa 000000.00

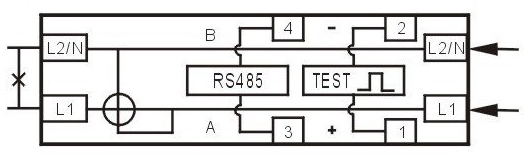

Diagrama del cableado

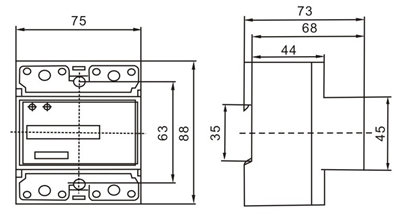

Esquema y dimensiones de instalación
