Este es un producto que emplea la instalación sobre riel Din. Nuestro medidor de energía monofásico tipo multifunción está diseñado para medir la energía activa usada así como para calcular la corriente real, el voltaje real, potencia real, y factor de potencia. Equipado con un puerto RS485, utiliza tan sólo un espacio de ancho similar al que emplea 1 módulo de interruptor automático.
Especificaciones técnicas
1. Voltaje: 230V ±10%
2. Corriente básica: 5A
3. Corriente máxima: 32A
4. Corriente de inicio: 20mA
5. Impulso de salida: 3200imp/KVH
6. Visualizador LCD es 6+1 (un decimal), KVH, A, V, KV, COS visualizador paso a paso
7. Conexión del cable: LLN
8. Precisión de medición: ±1%
9. Baudio/ Velocidad de transmisión: 4800bps
10. Puerto RS485: Soporte
11. Protocolo de comunicación: DL/T645-2007 o MODBUS

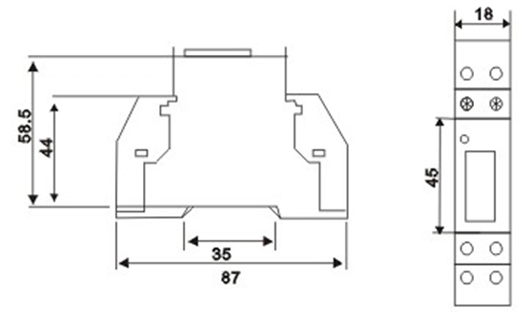

Esquema y dimensiones de instalación

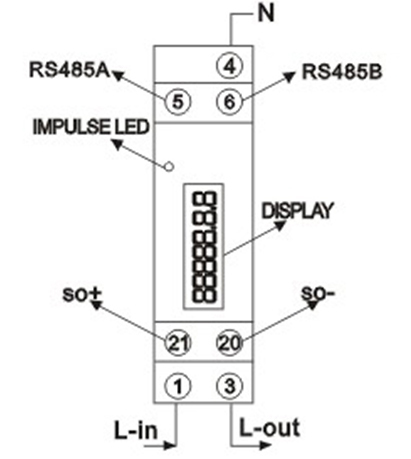

Diagrama estructural
