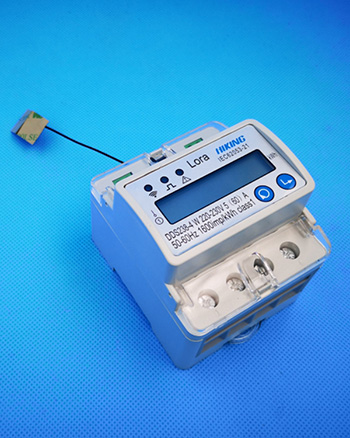

Contador monofásico comunicación Lora de carril DIN de vatios-hora

DDS238-4(D1408)
  • Contador monofásico comunicación Lora de carril DIN de vatios-hora DDS238-4(D1408)
  • Contador monofásico comunicación Lora de carril DIN de vatios-hora DDS238-4(D1408)

D1409

Pantalla:
LCD

Formato de datos:
①XXXXXX.X (6 número entero + 1 número decimal)

Descripción
El eléctrico medidor obtiene diseño avanzado de SoC (System on a Chip), el proceso de fabricación de SMT (Surface mounting technology), circuito simple, alta fiabilidad y precisión de medición para medir energía activa, voltaje, potencia y factor de potencia. Duales funciones de comunicación de datos de WIFI y RS-485 están disponibles, que poseen buenos rendimientos de anti-interferencia y anti-ataque y una amplia gama de temperatura de funcionamiento aplicable permite operación fiable y estable a largo plazo. Correspondido WIFI software para móvil ayuda a realizar visualización remota y control de interruptor.

Este contador es diseñado para medir energía eléctrica activa monofásica del cable doble de corriente alterna. Adecuado para usuarios de circuitos secundarios con tarifa plana o equipo eléctrico monofásico con espacio estrecho interior. Utilizando avanzada tecnología de SMT (Surface mounting technology) y componentes de larga duración de marcas famosas internacionales, los medidores cumplen con los estándares internacionales de IEC62053-21. RS-485 terminal de comunicación de datos está disponible a petición del interesado para realizar recopilación de datos remota

Características
1. Energía eléctrica activa se mide bidireccionalmente y electricidad total,de avance o de retroceso, de intervalo se puede mostrar.
2. Visualización de intervalo de cantidad eléctrica y modo de restablecimiento disponibles.
3. Muestra en tiempo real parámetros como el corriente, voltage, energía activa, energía reactiva, factores de potencia y visualización de medición de frecuencia
4. Comunicación inalámbrica de LORA presenta sólida capacidad transmisiva con distancia de comunicación más que 1 km en campo abierto.
5. Frecuencia de Lora se puede personalizar basada en frecuencias del receptor de cliente.
6. Remoto control de interruptor
7. Rango operativo de voltaje súper amplio desde 100V hasta270V.
8. Lectura remota de contador está disponible a través de RS485 interfaz de comunicación. La velocidad de transmisión de comunicación de datos es 1200bps~9600bps, estipulado en MODBUS-RTU.
9. Salida de pulso pasivo, cumple con los estándares de DIN43864
10. Continuo almacenamiento de datos después de un fallo de alimentación que durante de más de 15 años.
11. La anchura del medidor es sólo 76mm. Instalación de carril DIN de 35mm. Forma similar como 4P interruptor
12. Todas líneas de conexión están entrantes y salientes en la parte inferior.

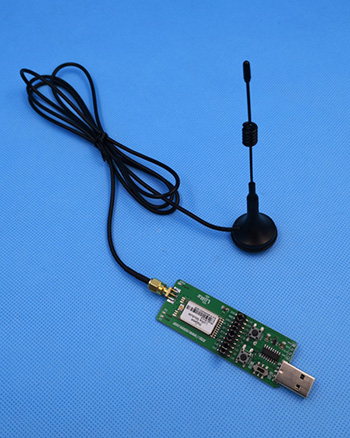

13. RS485 a transmisor de LORA y LORA al receptor de USB disponible (según sea necesario)

Información técnica

Voltage nominal 110V~270V(operación de voltage amplia)
Rango de voltage funcionamiento 0.8~1.2Un
Corriente nominal 5(60)A
Frecuencia nominal 50Hz o 60Hz +10%
Tipo de conexión Directa
Pantalla LCD
Clase de precisión 1.0
Consumo de energía < 0.5W/5VA
Corriente de arranque 0.004Ib
Resistencia de AC 4000V/25mA por 60 sec
Voltage de impulso 6kV 1.2μs forma de onda
Resistencia de sobrecorriente 30Imax por 0.01s
Grado de protección IP IP20
Constante 1600~3200 imp/kWh
Pulso de salida Pulso pasivo, pulso ancho de 80+5 ms
Puerto de comunicación Puerto RS485 , velocidad en baudios 1200~9600 bps , defecto es 9600bps , dirección 1~247, ninguna paridad , bits de parada 1 , bits de datos 8 .
Distancia de transferencia de lora 2~5km en campo abierto
Estándar DIN 43880, IEC62053-21, IEC62052-11,MODBUS-RTU
Dimensiones de esbozo(largo, ancho, alto) 93x76x78mm
Peso Aproximadamente 0.36kg

Precisión

Voltage 0.5%
Corriente 0.5%
Factor de potencia 1%
Energía activa ±1%
Energía reactiva ±2%
Energía active (kWh) Class 1.0

Ambiente

Temperatura de funcionamiento -25℃~55℃
Temperatura de almacenamiento -40℃~80℃
Temperatura de referencia 23℃+2℃
Humedad relativa 0 a 95% , sin condensación
Altitud Hasta 2500m
Tiempo de calentamiento 10s
Entorno mecánico M1
Entorno electromagnético E2
Grado de contaminación 2

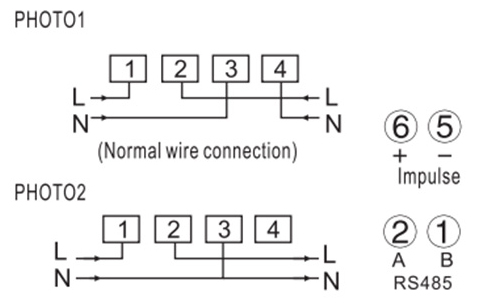

Conexión de cable

Contador monofásico comunicación Lora de carril DIN de vatios-hora DDS238-4(D1408)

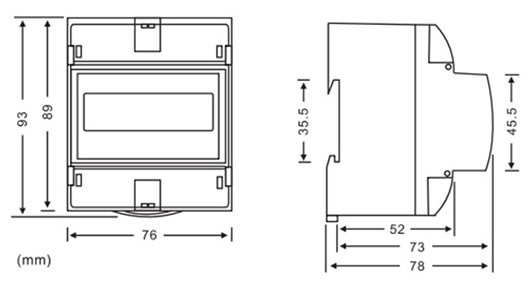

Dimensiones de diseño

Contador monofásico comunicación Lora de carril DIN de vatios-hora DDS238-4(D1408)
